Info zu FPV und Videos mit Flugmodellen

Foxeer Legend 1

Bewährte Minikameras für den Einsatz in Flugmodellen sind die Mobius und die RunCam HD, allerdings erlauben beide maximal Full-HD-Video mit maximal 30 Bilder/s. Etwa seit September 2015 ist die Foxeer Legend 1 im Handel, die durch aktuellere Hardware (Sony Bildsensor mit 16 Megapixel, Signalprozessor Ambarella A7LS75) mehr Möglichkeiten bietet, dabei aber ein ähnlich kompaktes Gehäuse hat:

Foxeer Legend 1 camera

Hier der Größenvergleich zwischen RunCam HD und Legend 1:

RunCam HD und Foxeer Legend 1

Einige Eckdaten der Foxeer Legend 1:

Video

  • 2304 x 1234 mit 30 Bilder/s
  • 1920 x 1080 mit bis zu 60 Bilder/s
  • 1280 x 720 mit bis zu 120 Bilder/s
  • MP4-Dateien mit H.264-Codec


Foto

  • maximal 16 Megapixel Auflösung
  • Serienbilder in wählbaren Intervallen (3 bis 60 Sekunden)
  • JPG-Format



  • Weitwinkel-Objektiv (Öffnungswinkel horizontal 120°, diagonal 166°)
  • Gewicht 50g
  • Speicherung auf microSDHC-Karte (bis 64GB)
  • externe Stromversorgung mit 5V (wichtig bei FPV-Betrieb)
  • LiPo-Akku 850mAh
  • HDMI-Ausgang (Full-HD)
  • analoger Videoausgang (PAL/NTSC)



Mitgeliefert wird neben dem USB-Kabel zum Anschluss am Computer ein Kabel zum Einbau in das Flugmodell, das drei Servokabel-Stecker hat, für die externe Stromversorgung der Legend 1 (5V, wichtig bei FPV-Betrieb, um plötzlichen Bildausfall durch leeren Akku zu vermeiden), für das analoge Videosignal und für die Wahl des Aufnahmemodus. Hier ein Bild dieses Kabels mit der Belegung der Lötfahnen am Mini-USB-Kabel:

Foxeer Legend 1 Kabel

An der Kamera kann man durch kurzen Druck auf die Power-Taste zwischen zwei Video- und einem Fotomodus umschalten. Eine Besonderheit der Legend 1 ist, dass der Aufnahmemodus über einen freien Kanal der Flugmodell-Fernsteuerung gewählt werden kann. Man kann also während des Flugs gezielt Die Videoaufzeichnung starten und stoppen oder auch auf Fotomodus umschalten. Die Kamera erkennt nach einer kurzen Programmierung die Position eines 3-Wege-Schalters an der Fernsteuerung; Mittelstellung bedeutet Standby (das analoge Livebild wird dabei weiterhin ausgegeben), in der einen Richtung startet der Schalter die Videoaufnahme, in der anderen die Aufnahme von Fotos (wahlweise einzeln oder als Serienfotos).

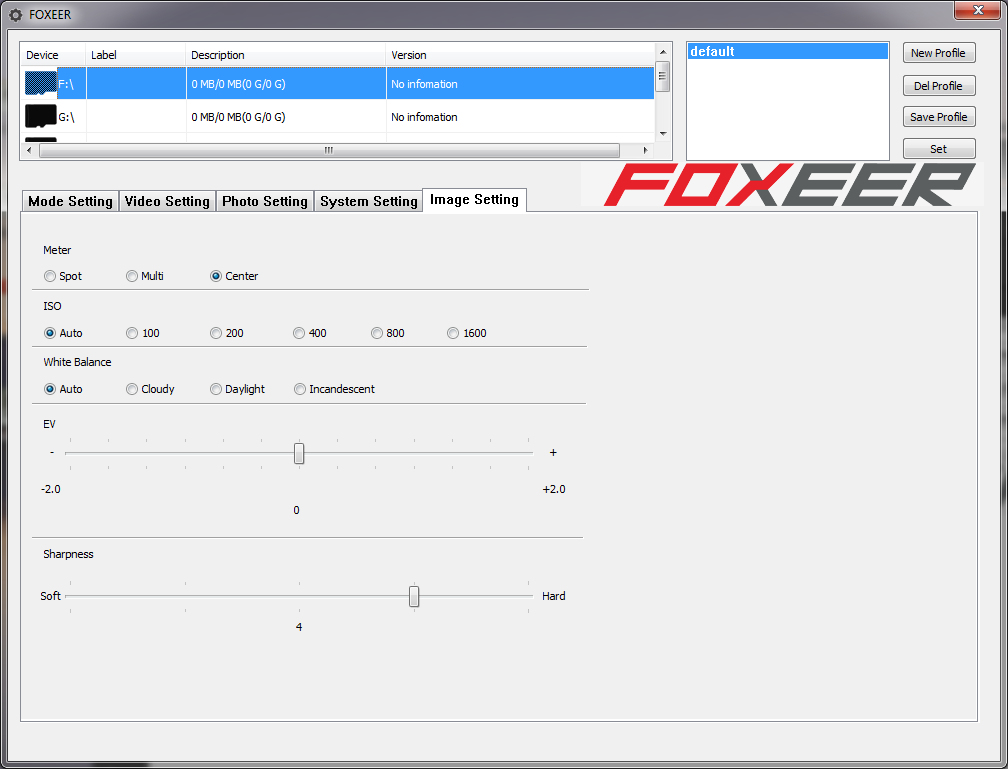

Es sind bereits mehrere Versionen der Kamera-Firmware erschienen, derzeit (November 2015) aktuell ist Version V1.6; das Update ist sehr einfach. Zur Konfiguration der Legend 1 gibt es ein Windows-Tool, mit dem man zahlreiche Parameter einstellen kann, u. a. Wahl der verschiedenen Video- und Foto-Formate, Belichtung, Empfindlichkeit, Weißabgleich, Bildschärfe, Bildrotation, Einblenden des Kamera-OSD in das Livebild. Hier einige Screenshots der Software:

Foxeer Legend 1 Konfigurationstool

Foxeer Legend 1 Konfigurationstool

Foxeer Legend 1 Konfigurationstool

Es kann u. U. sein, dass der Fokus der Kamera nicht optimal auf "unendlich" eingestellt ist; dann werden z. B. Dinge in 1 m Entfernung ganz scharf dargestellt, weiter entferne Objekte (z. B. die Landschaft aus der Luft) dagegen nicht. In diesem Fall muss man ein wenig basteln und den Fokus nachträglich auf unendlich optimal einstellen; so sieht die Legend 1 geöffnet aus, links das abmontierte Bildsensor-Modul:

Foxeer Legend 1 offen

Man muss das Gewinde des Objektivs zunächst vorsichtig von Klebstoff befreien und dann mit Hilfe von Testaufnahmen den optimalen Fokus finden. Das alles erfolgt natürlich auf eigenes Risiko und führt zum Erlöschen der Garantie. Hier ein Vergleich vor / nach Fokuskorrektur (stark vergrößerter Ausschnitt eines Testbilds, das bei der Fokuskorrektur immer wieder mit leicht veränderter Objektiveinstellung aufgenommen wurde):

Fokuskorrektur Testbild

Hier zwei Videostandbilder aus einem Flugvideo mit der Foxeer Legend 1 (montiert auf dem Skysurfer FPV), danach ein Video.

 Foxeer Legend 1 Videostandbild

Foxeer Legend 1 Videostandbild

Foxeer Legend 1 / Skysurfer
